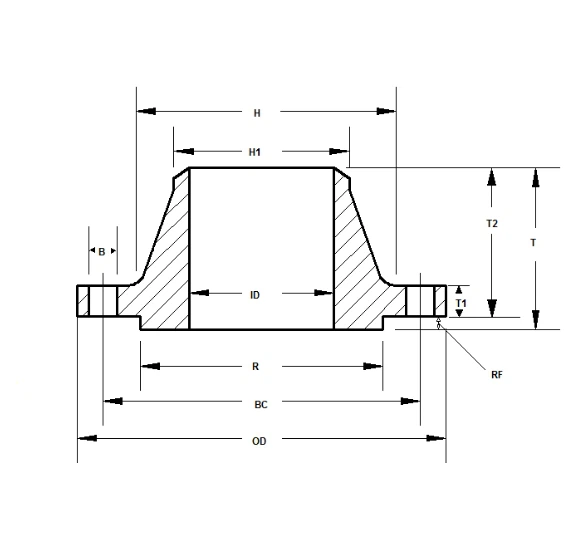

Dimensionerne af en klasse 150 svejsehalsflange, i henhold til ASME B16.5 standarder, kan variere baseret på størrelsen af flangen. Her er de generelle dimensioner for en klasse 150 svejsehalsflange for nogle almindelige størrelser:
| Flange NPS | Inde | Uden for | Bolt Cirkel | Hævet ansigt | Hævet ansigt | H | H1 | Hævet ansigt | T1 | Fladt ansigt | Bolt hul | Antal af |
| Diameter | Diameter | (BC) | (R) | (RF) | Tykkelse (T) | Tykkelse (T2) | (B) | Boltehuller | ||||
| 1/2″ | 0.62″ | 3.50″ | 2.38″ | 1.38″ | .063″ | 1.19″ | 0.84″ | 1.88″ | .38″ | 1.82″ | .62″ | 4 |
| 3/4″ | 0.82″ | 3.88″ | 2.75″ | 1.69″ | .063″ | 1.50″ | 1.05″ | 2.06″ | .44″ | 2.00″ | .62″ | 4 |
| 1″ | 1.05″ | 4.25″ | 3.12″ | 2.00″ | .063″ | 1.94″ | 1.32″ | 2.19″ | .50″ | 2.13″ | .62″ | 4 |
| 1-1/4″ | 1.38″ | 4.62″ | 3.50″ | 2.50″ | .063″ | 2.31″ | 1.66″ | 2.25″ | .56″ | 2.19″ | .62″ | 4 |
| 1-1/2″ | 1.61″ | 5.00″ | 3.88″ | 2.88″ | .063″ | 2.56″ | 1.90″ | 2.44″ | .62″ | 2.38″ | .62″ | 4 |
| 2″ | 2.07″ | 6.00″ | 4.75″ | 3.62″ | .063″ | 3.06″ | 2.38″ | 2.50″ | .69″ | 2.44″ | .75″ | 4 |
| 2-1/2″ | 2.47″ | 7.00″ | 5.50″ | 4.12″ | .063″ | 3.56″ | 2.88″ | 2.75″ | .82″ | 2.69″ | .75″ | 4 |
| 3″ | 3.07″ | 7.50″ | 6.00″ | 5.00″ | .063″ | 4.25″ | 3.50″ | 2.75″ | .88″ | 2.69″ | .75″ | 4 |
| 3-1/2″ | 3.55″ | 8.50″ | 7.00″ | 5.50″ | .063″ | 4.81″ | 4.00″ | 2.81″ | .88″ | 2.75″ | .75″ | 8 |
| 4″ | 4.03″ | 9.00″ | 7.50″ | 6.19″ | .063″ | 5.31″ | 4.50″ | 3.00″ | .88″ | 2.94″ | .75″ | 8 |
| 5″ | 5.05″ | 10.00″ | 8.50″ | 7.31″ | .063″ | 6.44″ | 5.56″ | 3.50″ | .88″ | 3.44″ | .88″ | 8 |
| 6″ | 6.07″ | 11.00″ | 9.50″ | 8.50″ | .063″ | 7.56″ | 6.63″ | 3.50″ | .94″ | 3.44″ | .88″ | 8 |
| 8″ | 7.98″ | 13.50″ | 11.75″ | 10.62″ | .063″ | 9.69″ | 8.63″ | 4.00″ | 1.06″ | 3.94″ | .88″ | 8 |
| 10″ | 10.02″ | 16.00″ | 14.25″ | 12.75″ | .063″ | 12.00″ | 10.75″ | 4.00″ | 1.13″ | 3.94″ | 1.00″ | 12 |
| 12″ | 12.00″ | 19.00″ | 17.00″ | 15.00″ | .063″ | 14.38″ | 12.75″ | 4.50″ | 1.19″ | 4.44″ | 1.00″ | 12 |
| 14″ | 13.25″ | 21.00″ | 18.75″ | 16.25″ | .063″ | 15.75″ | 14.00″ | 5.00″ | 1.32″ | 4.94″ | 1.12″ | 12 |
| 16″ | 15.25″ | 23.50″ | 21.25″ | 18.50″ | .063″ | 18.00″ | 16.00″ | 5.00″ | 1.38″ | 4.94″ | 1.12″ | 16 |
| 18″ | 17.25″ | 25.00″ | 22.75″ | 21.00″ | .063″ | 19.88″ | 18.00″ | 5.50″ | 1.50″ | 5.44″ | 1.25″ | 16 |
| 20″ | 19.25″ | 27.50″ | 25.00″ | 23.00″ | .063″ | 22.00″ | 20.00″ | 5.69″ | 1.63″ | 5.63″ | 1.25″ | 20 |
| 22″ | 21.25″ | 29.50″ | 27.25″ | 25.25″ | .063″ | 24.25″ | 22.00″ | 5.88″ | 1.75″ | 5.82″ | 1.38″ | 20 |
| 24″ | 23.25″ | 32.00″ | 29.50″ | 27.25″ | .063″ | 26.12″ | 24.00″ | 6.00″ | 1.82″ | 5.94″ | 1.38″ | 20 |
Nominel rørstørrelse (NPS):1/2 tomme (DN 15) til 24 tommer (DN 600) og større.
Udvendig diameter (OD):Varierer med NPS. For eksempel er OD af en 1/2- tomme flange ca. 3,5 tommer, mens OD af en 24- tomme flange er omkring 32 tommer.
Boltcirkeldiameter (BCD):Dette er diameteren af cirklen, der passerer gennem midten af bolthullerne. Det øges med størrelsen af flangen. For eksempel er BCD af en 1/2-tommer flange ca. 2,38 tommer, mens BCD for en 24-tommer flange er omkring 29,5 tommer.
Antal boltehuller:Varierer med NPS. Typisk har mindre størrelser færre bolthuller (f.eks. 4), mens større størrelser kan have flere (f.eks. 20).
Bolthulsdiameter:Diameteren af boltehullerne varierer med NPS. For eksempel er bolthulsdiameteren for en 1/2-inch flange ca. 0.88 tommer.
Nav diameter:Diameteren af den hævede flade ved bunden af flangen. Det øges med størrelsen af flangen.
Samlet længde gennem hub (LTH):Dette er afstanden fra forsiden af flangen til enden af navet. Det øges også med størrelsen af flangen.
Flangetykkelse:Dette er flangens tykkelse og kan variere afhængigt af trykklassen.
Det er vigtigt at bemærke, at disse er generelle dimensioner, og specifikke dimensioner kan variere baseret på producenten og standarder i brug. For nøjagtige og detaljerede dimensioner anbefales det at henvise til ASME B16.5-standarden eller konsultere producentens specifikationer for den specifikke flangestørrelse og -klasse.
